Sebab Pesawat Bisa Terbang

Sayap Pesawat

Ada apa dengan sayap burung besi ini? (sebagian orang menyebut Pesawat Terbang dengan Burung Besi  ) ok ok., kunci bisa terbangnya pesawat adalah terletak pada sayapnya, kok gitu? kalau dilihat dari samping, maka bentuk penampang sayap akan tampak seperti Gambar 1 :

Dengan bentuk yang seperti itu ditambah dengan adanya momentum dari dorongan horizontal dari mesin pesawat (Engine) yang terdapat di kedua sayap, maka saat pesawat mulai bergerak maju akan menyebabkan perbedaan kecepatan aliran udara di bagian atas dan bawah sayap. Kecepatan udara diatas sayap akan lebih besar daripada dibawah sayap, hal ini dikarenakan jarak tempuh lapisan udara yang mengalir di atas sayap lebih besar dari pada jarak tempuh di bawah sayap. yaaa yaaa yaaaa

Kok bisa gitu? ada dasarnya gak? ada., menurut Hukum Bernoully, kecepatan udara besar menimbulkan tekanan udara yang kecil. Nah., uda mulai bisa membaca alurnya?, seperti yang aku tulis diatas, karena udara diatas sayap mengalir lebih cepat maka tekanan diatas sayap menjadi kecil, sedangkan sebaliknya, udara yang mengalir dibawah sayap kecil, sehingga tekanan di bagian bawah sayap menjadi lebih besar, hal ini akan menimbulkan Gaya Angkat (Lift) pada pesawat dan menjadikannya terbang.

Apa itu lift?....

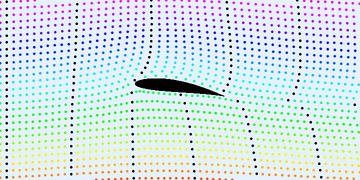

Lift yang dimaksud disini adalah Gaya Angkat, Lift dihasilkan karena aliran udara dibelokkan ketika mengalir melewati sayap. Bahkan, tidak hanya ketika melewati sayap pesawat, lift juga dihasilkan ketika kita menaruh kertas di depan aliran udara pada suatu sudut tertentu. Kata kuncinya adalah: aliran dan pembelokan aliran tersebut. Coba dengan bermain pesawat kertas! Jika pesawat dilepas tanpa diberi dorongan ke depan, pesawat tersebut tetap akan jatuh ke tanah. Ini menunjukkan perlu ada aliran udara agar lift dapat dihasilkan.

Ketika aliran udara dibelokkan, terjadi aksi-reaksi antara aliran udara dan sayap yang membelokkan udara tersebut. Ketika aliran udara yang awalnya lurus kemudian belok setelah melewati objek tersebut, kita kemudian bertanya, apa yang membengkokkan aliran tersebut. Ya, jawabannya adalah objek tersebut. Lihat ilustrasi di Gambar 2 berikut :

Artinya, ada suatu gaya yang dikerjakan oleh objek tersebut terhadap aliran udara tersebut. Newton berkata, untuk setiap aksi akan ada reaksi yang sama besar pada arah yang berlawanan dari aksi tersebut (Hukum Newton III), heheheeh ingat dikit2 fisika   . Sayap tadi telah mengerjakan suatu aksi pada aliran udara tersebut, maka, aliran udara juga akan mengerjakan reaksi yang sama besar pada sayap tersebut. Kenapa bisa terangkat? seperti yang aku tulis, jawabannya pada Hukum Bernoully   .

Bagian Penunjang Untuk Terbang

Agar pesawat dapat terbang dengan sempurna, maka selain sayap ada bagian2 lain yang menunjang, lihat Gambar 3 dibawah ini :

1.

2. Badan pesawat ( Fuselage ) : ruang kemudi (Cockpit) dan ruang penumpang (Passenger).
3. Sayap (Wing), terdapat Aileron berfungsi untuk “Rolling” pesawat miring kiri – kanan dan Flap untuk menambah luas area sayap (Coefficient Lift) yang berguna untuk menambah gaya angkat pesawat.
4. Ekor sayap (Horizontal Stabilazer), terdapat Elevator berfungsi untuk “Pitching” Nose Up – Down.
5. Sirip tegak (Vertical Stabilizer), terdapat Rudder berfungsi untuk “Yawing” belok kiri – kanan.
6. Mesin (Engine), berpungsi sebagai Thrust atau gaya dorong yang menghasilkan kecepatan pesawat.

Roda Pesawat ( Landing Gear ),berfungsi untuk mendarat/ landing atau tinggal landas / Take-off.

Ketika pesawat sedang terbang, ia selalu menggabungkan fungsi-fungsi control diatas, contoh : bila pesawat belok kanan atau kiri, maka yang digerakkan Aileron dan Rudder, jadi sambil belok pesawat dimiringkan agar lintasan belok lebih pendek, yang dapat menghemat waktu dan menghemat pemakaian bahan bakar.

Gaya Angkat Pada Pesawat

Pesawat terbang dirancang sedemikian rupa sehingga hambatan udaranya sekecil mungkin. Pesawat pada saat terbang akan menghadapi beberapa hambatan, melalui perhitungan dan rancangan yang akurat dan teliti, langkah selanjutnya adalah pemilihan mesin penggerak pesawat yang mampu mengangkat dan mendorong badan pesawat. Ada empat buah gaya yang bekerja pada sebuah pesawat terbang yang sedang mengangkasa. yaitu :

1. Berat pesawat yang disebabkan oleh gaya gravitasi bumi.
2. Gaya angkat yang disebabkan oleh bentuk pesawat.
3. Gaya ke depan yang disebabkan oleh dorongan mesin / engine
4. Gaya hambatan yang disebabkan oleh gesekan udara

Jika pesawat hendak bergerak mendatar dengan suatu percepatan, maka gaya ke depan harus lebih besar daripada gaya hambatan dan gaya angkat harus sama dengan berat pesawat. Jika pesawat hendak menambah ketinggian yang tetap, maka resultan gaya mendatar dan gaya vertical harus sama dengan nol. Ini berarti bahwa gaya ke depan sama dengan gaya hambatan dan gaya angkat sama dengan berat pesawat.

Sumbu - sumbu Pada Pesawat Terbang

Berguling (rolling)

adalah gerakan pesawat terhadap sumbu putar yang disebut longitudinal axis yaitu garis hayal sepanjang pesawat dari ujung hidung depan pesawat hingga belakang ekor pesawat.

Mengangguk (Pitching)

adalah gerakan pesawat terhadap sumbu putar yang disebut lateral axis yaitu garis hayal yang menghubungkan ujung sayap kanan ke ujung sayap kiri.

Memutar (Yawing)

adalah gerakan pesawat terhadap sumbu vertical yaitu garis hayal vertical yang melalui titik berat pesawat.

Bidang - Bidang Kemudi

Aileron

Bidang kemudi di belakang ujung sayap kiri dan kanan yang dapat bergerak kebawah dan keatas yang saling berlawanan antara kiri dan kanan.

Pergerakan bidang kemudi aileron akan menyebabkan pesawat melakukan rolling (memutar pesawat terhadap sumbu longitudinal).

Elevator

Bidang kemudi dibagian belakang horizontal stabilizer kiri dan kanan yang dapat bergerak keatas dan kebawah bersamaan.

Pergerakan bidang kemudi elevator akan menyebabkan pesawat melakukan pitching (memutar pesawat terhadap sumbu lateral).

Rudder

Bidang kemudi di ekor pesawat dibelakang vertical fin (sirip vertical) yang dapat bergerak kekanan dan kekiri.

Pergerakan bidang kemudi rudder akan menyebabkan pesawat melakukan yawing (memutar pesawat terhadap sumbu vertical).

Gerakan Pitching

Tongkat kemudi di kokpit dihubungkan melalui kawat atau hidrolik  ke bidang kemudi elevator. Dengan memutar tongkat kemudi , pilot dapat merubah posisi dari elevator. Ketika tongkat kemudi didorong kedepan, elevator akan bergerak kebawah. Dengan turunnya elevator akan menambah gaya angkat pada horizontal stabilizer dan ekor pesawat bergerak naik dan hidung pesawat akan bergerak turun

Ketika tongkat kemudi ditarik kebelakang, elevator akan bergerak keatas. Dengan naiknya  elevator akan mengurangi gaya angkat atau menghasilkan gaya kebawah pada horizontal stabilizer dan ekor pesawat bergerak turun dan hidung pesawat akan bergerak naik.

Gerakan rolling

Tongkat kemudi di kokpit dihubungkan melalui kawat atau hidrolik  ke bidang kemudi aileron . Dengan memutar tongkat kemudi , pilot dapat merubah posisi dari aileron. Ketika tongkat kemudi diputar kekanan, aileron kanan akan bergerak naik dan aileron kiri akan turun. Dengan naiknya aileron kanan, sayap kanan akan kekurangan sedikit gaya angkat dan dengan turunnya aileron kiri sayap kiri akan bertambah sedikit gaya angkat yang menyebabkan pesawat berguling kekanan.

Gerakan Yawing

Pedal  di kokpit dihubungkan melalui kawat atau hidrolik  ke bidang kemudi ruder .

Ketika pedal kanan diinjak kedepan, rudder akan bergerak kekanan. Dengan posisi rudder kekanan, ekor pesawat akan bergerak ke kekiri dan hidung pesawat akan bergerak kekanan.

Ketika pedal kiri diinjak kedepan, rudder akan bergerak kekiri. Dengan posisi rudder kekiri, ekor pesawat akan bergerak ke kekanan dan hidung pesawat akan bergerak kekiri.

Climb

Terbang menanjak , untuk melakukan climbing diperlukan kombinasi penambahan power mesin dengan pergerakan elevator keatas (pitching up).

Descent

Terbang menurun, untruk melakukan descent diperlukan kombinasi pengurangan power mesin dan pengaturan posisi elevator untuk mempertahankan kecepatan yang diinginkan.

Turn

Terbang berbelok dilakukan pada saat menanjak, menurun dan juga pada terbang mendatar untuk merubah arah terbang. Oleh sebab itu pada saat melakukan turning diperlukan kombinasi pergerakan dari elevator, rudder dan aileron yang terkordinasi dengan baik.

1.Tekanan Atmosfir

Meskipun banyak sekali macamnya tekanan, diskusi ini terutama berisi tentang tekanan atmosfir. Tekanan atmosfir ini adalah faktor penting dari perubahan cuaca, membantu mengangkat pesawat, dan menggerakkan beberapa instrumen penerbangan penting dalam pesawat udara.

Instrumen-instrumen ini adalah altimeter (penunjuk ketinggian), indikator airspeed (kecepatan udara), indikator rate-of-climb (kecepatan menanjak), dan penunjuk tekanan manifold.

Meskipun udara sangat ringan, tapi memiliki massa dan dipengaruhi oleh gaya gravitasi. Maka, udara juga seperti halnya benda lain, memiliki berat dan memiliki gaya. Karena udara merupakan zat cair, maka gaya yang dimilikinya bekerja secara sama-rata ke semua arah, dan efek gayanya pada udara disebut tekanan (pressure). Pada kondisi baku di permukaan laut, rata-rata tekanan yang diterima pada tubuh manusia oleh atmosfir adalah sekitar 14,7 pon/inci. Kepadatan udara mempunyai efek yang berarti pada kemampuan pesawat terbang.

Jika udara berkurang kepadatannya maka akan berakibat berkurangnya:

1. tenaga, karena mesin mendapatkan udara yang lebih sedikit,

2. thrust (gaya dorong) karena efisiensi baling-baling menjadi berkurang pada udara tipis,

3. lift (gaya angkat) karena udara tipis memberikan gaya yang lebih sedikit pada airfoil.

2.THRUST

Sebelum pesawat mulai bergerak, thrust harus digunakan. Pesawat akan tetap bergerak dan bertambah kecepatannya sampai thrust dan drag menjadi sama besar. Untuk menjaga kecepatan yang tetap maka thrust dan drag harus tetap sama, seperti halnya lift dan weight harus sama untuk mempertahankan ketinggian yang tetap dari pesawat.

Jika dalam penerbangan yang datar (level), gaya thrust dikurangi, maka pesawat akan melambat. Selama thrust lebih kecil dari drag, maka pesawat akan terus melambat sampai kecepatan pesawat (airspeed) tidak sanggup lagi menahan pesawat di udara. Sebaliknya jika tenaga mesin ditambah, thrust akan menjadi lebih besar dari drag, pesawat terus menambah kecepatannya. Ketika drag sama dengan thrust, pesawat akan terbang dengan kecepatan yang tetap.

Terbang straight dan level (lurus dan datar) dapat dipertahankan mulai dari terbang dengan kecepatan rendah sampai dengan kecepatan tinggi. Penerbang harus mengatur angle of attack dan thrust dalam semua jangkauan kecepatan (speed regim) jika pesawat harus ditahan di ketinggian tertentu (level flight).

Secara kasar jangkauan kecepatan ini dapat dikelompokkan dalam 3 daerah (regim), kecepatan rendah (low-speed), menjelajah (cruising flight), dan kecepatan tinggi (high-speed).

3.DRAG

Drag atau hambatan dalam penerbangan terdiri dari dua jenis: parasite drag dan induced drag. Yang pertama disebut parasite drag karena tidak ada fungsinya sama sekali untuk membantu pesawat untuk dapat terbang, sedangkan yang kedua disebut induced karena dihasilkan atau terbuat dari hasil kerja sayap yang membuat gaya angkat (lift).

4.WEIGHT

Gravitasi adalah gaya tarik yang menarik semua benda ke pusat bumi. Center of gravity(CG) bisa dikatakan sebagai titik di mana semua berat pesawat terpusat. Pesawat akan seimbang di keadaan/attitude apapun jika pesawat terbang ditahan tepat di titik center of gravity. Center of gravity juga adalah sesuatu yang sangat penting karena posisinya sangat berpengaruh pada kestabilan sebuah pesawat terbang.

5.LIFT

Penerbang dapat mengendalikan lift. Jika penerbang menggerakkan roda kemudi ke depan atau belakang, maka angle of attack akan berubah. Jika angle of attack bertambah maka lift akan bertambah (jika faktor lain tetap konstan). Ketika pesawat mencapai angle of attack yang maksimum, maka lift akan hilang dengan cepat. Ini yang disebut dengan stalling angle of attack atau burble point.

6.Sumbu gerakan pesawat

Pada saat pesawat yang sedang terbang mengubah sikap (attitude) atau posisi, pesawat tersebut berputar pada salah satu sumbu atau lebih, dari 3 sumbu yang merupakan garis khayal yang melewati Center of Gravity dari pesawat.

Sumbu-sumbu dari pesawat bisa dianggap sebagai poros khayal tempat pesawat berputar, seperti halnya poros/gandar tempat roda berputar. Di titik di mana ketiga poros bersilangan, masing-masing pada 90° terhadap kedua poros lainnya. Sumbu yang memanjang sepanjang badan pesawat dari hidung pesawat sampai ekor, adalah sumbu longitudinal. Sumbu yang memotong dari ujung sayap ke ujung sayap yang lainnya disebut sumbu lateral.

Sumbu yang tegak melewati center of gravity, adalah sumbu vertikal. Pergerakan pesawat pada sumbu longitudinal menyerupai gerakan mengguling kapal dari satu sisi ke sisi yang lain. Bahkan sebenarnya nama-nama yang aslinya digunakan dalam istilah yang berhubungan dengan transportasi kelautan. Istilah-istilah ini telah diserap dalam istilah-istilah aeronautika karena persamaan gerakan antara sebuah pesawat terbang dengan sebuah kapal laut.

Dalam adopsi dari istilah kelautan, gerakan pesawat pada sumbu longitudinalnya disebut “roll”/guling, gerakan pada sumbu lateral disebut “pitch”/angguk. Akhirnya, sebuah pesawat bergerak pada sumbu vertikal yang disebut “yaw”/belok, yaitu, gerakan horisontal (kiri dan kanan) dari hidung pesawat.

Sumbu putar pesawat (axis).

Gyroscope adalah alat yang digunakan untuk mengukur atau mempertahankan orientasi berdasarkan prinsip momentum angular. Pada prinsipnya mechanical gyroscope adalah sebuah piringan (rotor) yang berputar pada sumbu (axis) yang mampu bergerak ke beberapa arah.

Bagian dari gyroscope terdiri dari sebuah piringan (rotor) yang berputar pada sumbu putar (spin axis). Sumbu putar ini terpasang pada suatu kerangka yang disebut gimbal (inner-most gimbal). Inner-most gimbal terpasang pada inner gimbal. Dan inner gimbal terpasang pada outer gimbal yang merupakan kerangka terluar.

Dengan memiliki tiga gimbal maka  gyroscope mempunyai kemampuan untuk berputar pada tiga sumbu putar (3 degree of rotational freedom).  Walaupun gyroscopee mempunyai 3 degree of rotational freedom, namun rotor akan selalu tetap berada pada posisinya, selama dia berputar. Saat ketiga kerangka gimbal berputar, rotor tidak mengikuti putarannya.

Bagian dari gyroscope terdiri dari sebuah piringan (rotor) yang berputar pada sumbu putar (spin axis). Sumbu putar ini terpasang pada suatu kerangka yang disebut gimbal (inner-most gimbal). Inner-most gimbal terpasang pada inner gimbal. Dan inner gimbal terpasang pada outer gimbal yang merupakan kerangka terluar.Dengan memiliki tiga gimbal maka  gyroscope mempunyai kemampuan untuk berputar pada tiga sumbu putar (3 degree of rotational freedom).  Walaupun gyroscopee mempunyai 3 degree of rotational freedom, namun rotor akan selalu tetap berada pada posisinya, selama dia berputar. Saat ketiga kerangka gimbal berputar, rotor tidak mengikuti putarannya.Perputaran gimbal (kerangka luar) tidak merubah posisi dari rotor. Prinsip inilah yang kemudian dimanfaatkan dalam intrumen pesawat terbang untuk mendeteksi gerak yaw, roll dan pitch pesawat.

 Attitude Indicator

Attitude indicator (dikenal juga sebagai artificial horizon) menunjukkan attitude pesawat terhadap horizon. Atitude indicator menggunakan gyroscope yang mempunyai 2 gimbal. Sehingga mempunyai dalam dua sumbu putar yang  dapat mendeteksi gerak pesawat pitch dan roll dai pesawat.

Dengan instrument ini pilot dapat mengetahui apakah pesawat dalam kondisi level atau apakah pesawat dalam posisi nose up atau nose down.

Dalam attitude indicator terdapat simbol pesawat dalam warna kuning, setengah bagian atas menunjukkan langit (warna biru) dan setengah bagian bawah menunjukkan daratan (warna coklat). Apabila pesawat dalam posisi level terhadap horizon, maka simbol pesawat (kuning) akan sama dengan horizon (garis putih).

 Heading Indicator

Heading indicator menunjukkan simpangan dari arah yang dituju pesawat terhadap utara. Heading indicator menggunakan gyroscope yang mempunyai 2 gimbal. Berbeda dengan attitude indicator, sumbu putar rotor gyroscope untuk heading indicator adalah sumbu horizontal. Penunjukkan heading indicator dalam satuan derajat.

 Turn indicator ( turn coordinator)

Turn indicator menunjukkan arah belok (turn) dari pesawat  dan kecepatannya. Instrumen ini dapat mendeteksi gerakan pesawat dalam sumbu vertical (yaw)  juga dalam sumbu longitudinal (roll). Karena dalam penerbangan normal, pesawat yang akan membelok (turn) akan bergerak roll terlebih dahulu.

Dalam instrumen ini juga terdapat inclinometer, yang berfungsi untuk menunjukkan “kualitas” gerak belok pesawat.

Ada dua kondisi yang bisa ditunjukkan, yaitu slipping dan skidding.

Slip terjadi apabila  rate of turn is too slow for the angle of bank. Yaitu apabila gerak yaw pesawat terlalu lambat jika dibandingkan sudut gerak roll.

Skid akan terjadi apabila the rate of turn is too fast for the angle of bank. Yaitu apabila gerak yaw pesawat terlalu cepat jika dibandingkan sudut gerak roll.
